沖擊式制砂機 / 簡介

TY系列立軸沖擊式破碎機是吸收多年的生產經驗和客戶使用反饋，采用全新四口葉輪設計結構和特殊密封結構防止軸承筒漏油等工藝，擁有多項優勢的新型制砂破碎設備，具有節能、使用壽命長、應用廣泛等特點，助力大砂場逐步向規模化、集中化生產邁進，以滿足國家對環保及產能的要求。

應用范圍：金屬和非金屬礦石、建筑材料、人工制砂、冶金礦渣

物料：河卵石、花崗巖、玄武巖、鐵礦石、石灰石、方解石、石英石、輝綠巖、煤、電石等

突出優勢：

1、全新設計

葉輪結構采用全新四口設計，提高物料通過量，相較于三口葉輪同種物料的破碎效率提高約20%。

2、工藝升級，降本增效

采用“石打石”工作模式減少耐磨使用種類，降低客戶生產成本；對葉輪部分結構及工藝進行調整，較以往設備在破碎同種物料條件下葉輪部分使用壽命提升30~200%。

3、特別設計，品質保障

設備傳動部分采用特殊密封結構防止軸承筒漏油；軸承采用進口軸承，減低傳動系統故障。

4、易于維護

新增起吊裝置方便客戶對設備的維護，檢修省工省力；簡約的機體下部結構設計有效防止物料含水量過大時對機體下部堵塞，減少停機時間，運行。

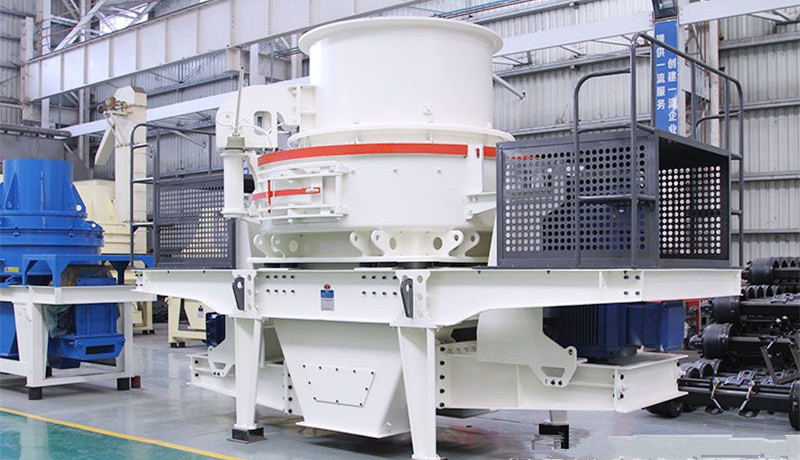

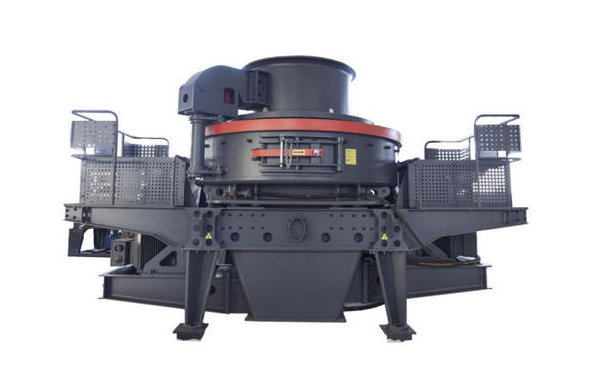

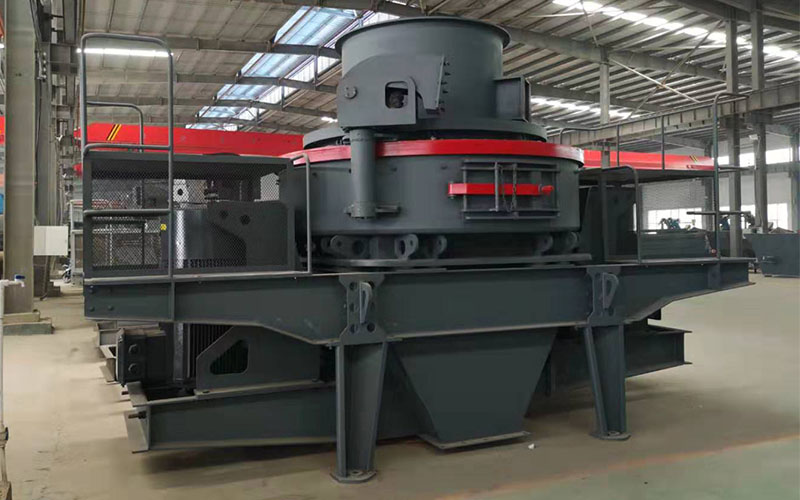

沖擊式制砂機 / 圖片實拍

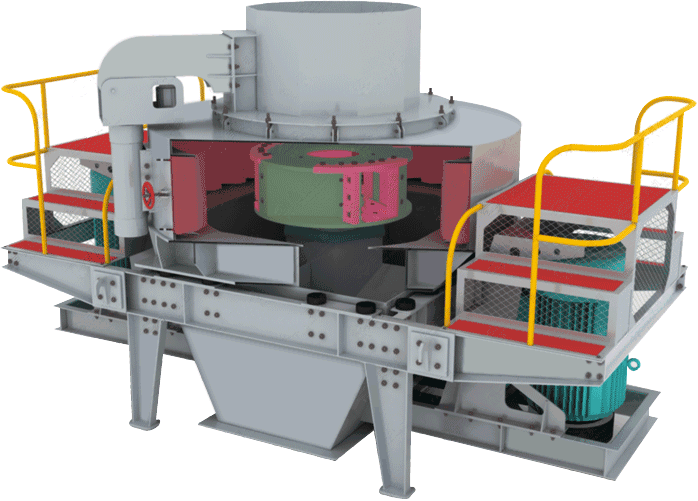

沖擊式制砂機 / 原理

電機帶動軸承筒傳動部分主軸作高速旋轉，同時轉子隨主軸做高速旋轉運動，進入葉輪內部物料被葉輪加速后噴射到破碎腔，與破碎腔內形成的料襯物料相互撞擊、磋磨，將物料加速后獲得動能轉化為破碎或者整形物料所需要能量，在破碎腔內循環多次的物料在周圍氣體渦流的作用下經過多次破碎整形，從而實現物料的連續破碎整形，從機體下部排出形成所需成品物料，此破碎方式為“石打石”，該模式主要應用于石料的整形破碎；另外本設備還配備了“石打鐵”破碎方式，與石打石不同的是：物料從轉子噴射出來之后與破碎腔內安裝的反擊塊進行撞擊，將物料加速獲得能量轉化為與反擊塊碰撞破碎所需要能量，撞擊之后物料直接從機體下部排出，無法實現在破碎腔的多次循環破碎，這種破碎方式主要適用于以破碎為主（提供大破碎比為目的）工作場合。

沖擊式制砂機 / 技術參數

型號規格	最大入料（mm）	功率（kw）	葉輪轉速（r/min）	處理量（t/h）	外形尺寸(長×寬×高) （mm）
TY-06	35	2P 37-55KW	2000-3000	12-30	2500×1620×2600
TY-07	45	4P 55-75KW	1500-2500	25-55	2700×1760×2800
TY-09	50	4P 110-150KW	1200-2000	55-100	3900×2000×3070
TY-10	60	4P 150-180KW	1000-1700	100-160	4600×2350×3450
