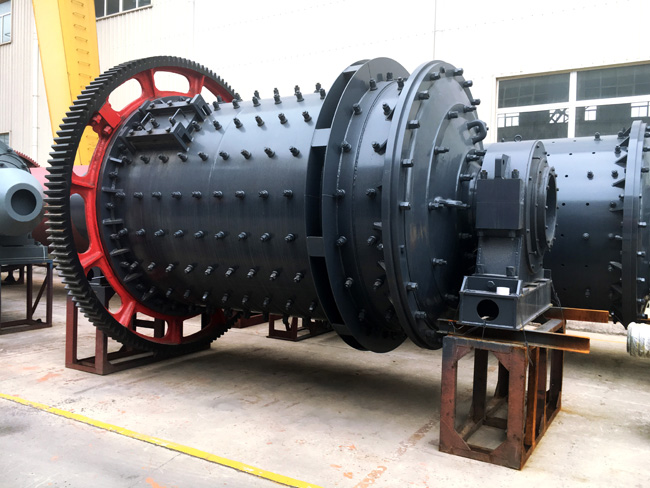

咨詢 格子型球磨機相比溢流型球磨機來說，其排料位置更低，因此不易出現過粉碎現象，生產效率更高一些，格子型球磨機主要是由筒體，耐磨鋼球、給料口、出料口和傳動部分等組成。空心軸由耐磨鑄鋼制成，內襯可拆卸；大型旋轉齒輪采用鑄造滾齒機加工；氣缸內鑲嵌耐磨襯套，具有良好的耐磨性。本機運行平穩，工作可靠。格子型球磨機在結構制造上非常合理，所以它具有更多的功能和更具體的優點。在應用過程中，其生產能力相當大，為用戶創造的效益也較高。對于用戶來說，它是相當流行的。一種流行的研磨設備。
格子型球磨機型號介紹和工作原理
格子型球磨機的工作原理是將格子襯板上的的孔洞斜置，孔洞寬度向出料端逐漸擴大，可防止漿料回流和粗顆粒堵塞。礦漿通過出料端下部網格襯墊上的氣孔流入扇形硐室，然后隨圓筒進入上部，沿巷道排出。空心軸頸嵌有耐磨內套，一端為喇叭形葉片，引導漿料沿葉片流出磨機。
格子型球磨機的型號參數如下，每個型號的雙速、產量和體積都不同，因此可以根據實際生產需求選擇合適的規格，規格較大的設備體積越大，裝球量越多，產量也就更高一些。
格子型球磨機型號表格：
| 規格型號 | 筒體轉速 | 裝球量 | 進料粒度 | 出料粒度 | 產量 | 電機功率 | 總重量 |
| （r/min） | (t) | (mm) | (mm) | (t/h) | (kw) | (t) | |
| Ф900×1800 | 36-38 | 1.5 | <20 | 0.075-0.89 | 0.65-2 | 18.5 | 5.85 |
| Ф900×3000 | 36 | 2.7 | <20 | 0.075-0.89 | 1.1-3.5 | 22 | 6.98 |
| Ф1200×2400 | 36 | 3 | <25 | 0.075-0.6 | 1.5-4.8 | 30 | 13.6 |
| Ф1200×3000 | 36 | 3.5 | <25 | 0.074-0.4 | 1.6-5 | 37 | 14.3 |
| Ф1200×4500 | 32.4 | 5 | <25 | 0.074-0.4 | 1.6-5.8 | 55 | 15.6 |
| Ф1500×3000 | 29.7 | 7.5 | <25 | 0.074-0.4 | 2月5日 | 75 | 19.5 |
| Ф1500×4500 | 27 | 11 | <25 | 0.074-0.4 | 3月6日 | 110 | 22 |
| Ф1500×5700 | 28 | 12 | <25 | 0.074-0.4 | 3.5-6 | 130 | 25.8 |
| Ф1830×3000 | 25.4 | 11 | <25 | 0.074-0.4 | 4月10日 | 130 | 34.5 |
| Ф1830×4500 | 25.4 | 15 | <25 | 0.074-0.4 | 4.5-12 | 155 | 38 |
| Ф1830×6400 | 24.1 | 21 | <25 | 0.074-0.4 | 6.5-15 | 210 | 43 |
| Ф1830×7000 | 24.1 | 23 | <25 | 0.074-0.4 | 7.5-17 | 245 | 43.8 |
| Ф2100×3000 | 23.7 | 15 | <25 | 0.074-0.4 | 6.5-36 | 155 | 45 |
| Ф2100×4500 | 23.7 | 24 | <25 | 0.074-0.4 | 8-43 | 245 | 56 |
| Ф2100×7000 | 23.7 | 26 | <25 | 0.074-0.4 | 12-48 | 280 | 59.5 |
| Ф2200×4500 | 21.5 | 27 | <25 | 0.074-0.4 | 9-45 | 280 | 54.5 |
| Ф2200×6500 | 21.7 | 35 | <25 | 0.074-0.4 | 14-26 | 380 | 61 |
| Ф2200×7000 | 21.7 | 35 | <25 | 0.074-0.4 | 15-28 | 380 | 62.5 |
| Ф2200×7500 | 21.7 | 35 | <25 | 0.074-0.4 | 15-30 | 380 | 64.8 |
| Ф2400×3000 | 21 | 23 | <25 | 0.074-0.4 | 7-50 | 245 | 58 |
| Ф2400×4500 | 21 | 30 | <25 | 0.074-0.4 | 8.5-60 | 320 | 72 |
| Ф2700×4000 | 20.7 | 40 | <25 | 0.074-0.4 | 22-80 | 380 | 95 |
| Ф2700×4500 | 20.7 | 48 | <25 | 0.074-0.4 | 26-90 | 480 | 102 |
| Ф3200×4500 | 18 | 65 | <25 | 0.074-0.4 | 按工藝條件定 | 630 | 149 |
| Ф3600×4500 | 17 | 90 | <25 | 0.074-0.4 | 按工藝條件定 | 850 | 169 |
| Ф3600×6000 | 17 | 110 | <25 | 0.074-0.4 | 按工藝條件定 | 1250 | 198 |
| Ф3600×8500 | 18 | 131 | <25 | 0.074-0.4 | 45.8-256 | 1800 | 260 |
| Ф4000×5000 | 16.9 | 121 | <25 | 0.074-0.4 | 45-208 | 1500 | 230 |
| Ф4000×6000 | 16.9 | 146 | <25 | 0.074-0.4 | 65-248 | 1600 | 242 |
| Ф4000×6700 | 16.9 | 149 | <25 | 0.074-0.4 | 75-252 | 1800 | 249 |
| Ф4500×6400 | 15.6 | 172 | <25 | 0.074-0.4 | 84-306 | 2000 | 280 |
| Ф5030×6400 | 14.4 | 216 | <25 | 0.074-0.4 | 98-386 | 2500 | 320 |
| Ф5030×8300 | 14.4 | 266 | <25 | 0.074-0.4 | 118-500 | 3300 | 403 |
| Ф5500×8500 | 13.8 | 338 | <25 | 0.074-0.4 | 148-615 | 4500 | 525 |
球磨機的性能優勢
1. 格子型球磨機的傳動裝置采用滾動軸承，運行時對于軸承的摩擦較小，且結構設計合理，體積小，運行相對穩定。
2. 出料端采用錐形設計，既增加了體積，又迫使錐端鋼球分級。越靠近出口，鋼球直徑越小，增加了重復研磨的效果，降低了物料的細度。進一步提高。
3.采用溝槽環形襯里，增加了球礦石的接觸面，加強了磨礦效果，并具有提升礦石的能力，減少了工作。
4. 采用整體式框架，便于土建和設備安裝。
球磨機
格子式球磨機安裝及試運轉
1. 設備應安裝在平整的混凝土基礎上，用地腳螺栓固定。
2. 安裝時注意主體與水平之間的垂直性。
3.安裝完成后，檢查各部件螺栓是否松動，主機門是否擰緊。如果是，請擰緊。
4. 根據設備的既定功率給設備配置合適的電源線和控制開關。
5. 檢查完成后，進行空載試運轉，試運轉正常，可開始生產。
