　重型板式給料機是大型礦山行業所用的投料輸送設備，具有運行平穩，漏料少，生產效率高且檢修方便的特點，關于板式喂料機的結構設計每個廠家會有些細微的差別，不同大體工藝設計都是類似的，本文我們來介紹下板式喂料機的結構設計和工作原理。

板式喂料機

重型板式給料機的結構設計

重型板式給料機是由機架、回轉體、驅動裝置、鏈支重輪、下托輪和頭罩等部件組成，如下圖所示

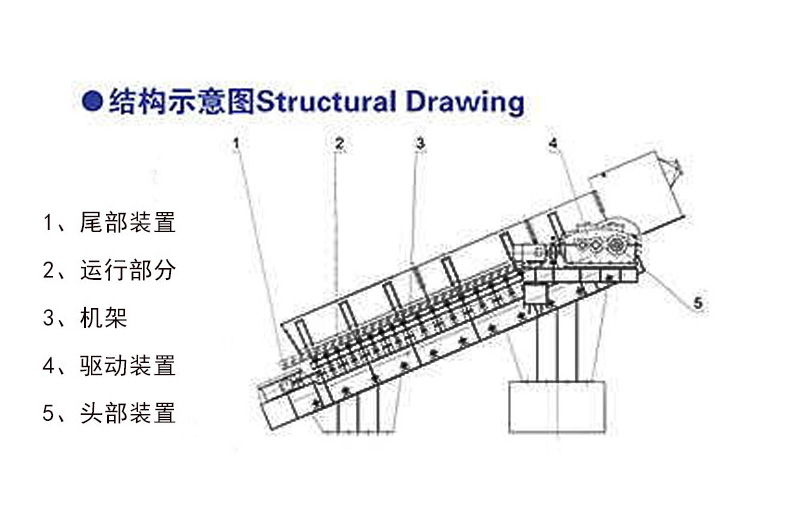

板式給料機結構設計圖

板式給料機結構設計圖

1、其中頭輪組合式由軸承座、鏈輪和軸承聯軸器等組成，通過軸上安裝鏈輪帶動中間的托板進行輸送物料。

2、設備的主要驅動裝置是由電動機、聯軸器和減速器等組成的，這樣的驅動裝置組合重量輕，可以承載更大的重量且后期維護更加方便。

3、設備的主梁機架是采用H型鋼結構，在上下翼板動檢含有筋板，整體結構更加堅固穩定。

4、看到這里，您是不是比較關心板式喂料機鏈條是如何工作的？在鏈輪下邊的支重輪是用于支撐鏈條工作的，主要是由緩沖座、滾動軸承、滾輪和外側的密封外等結構組成，可以保證板鏈式給料機鏈條平穩運行且具有更好的承載力和沖擊力。

5、欄板的頭罩是由側板組合，蓋板和支腿等組成的，可以用于防止工作時漏料。

以上就是板式喂料機的結構組成，板式喂料機是通過將電動機的動力帶動鏈輪旋轉，從而帶動上方的鏈板運動，鏈板通過調整拉緊裝置讓鏈條和鏈輪完美齒和，帶動槽板來運輸送料。

重型板喂機工廠圖

市面上的喂料設備那么多，重型板式喂料機有哪些優勢

1、板鏈式喂料機通常用于大型的礦石生產線，采用全封閉的保護罩，工作中不會揚塵，且可以安裝防止輸送鏈逆轉的制動裝置，運行平穩。

2、板式喂料機不僅工作效率高且適用物料較多，不僅可以輸送帶有鋒利棱角和磨損性較高的物料，也可以用于運輸1.8米以下的高溫物料，被很廣泛用于化工，冶金和有色金屬等行業。

3、板式給料機采用變頻調速電機和電器保護裝置，調速均勻，具有自動過載保護的優點。

4、板式給料機可以水平輸送物料，也可以25度傾斜輸送物料。
