　沖擊式制砂機采用的是立式結構，占地面積較小，自動化程度較高一些，操作起來更加方便，采用的是液壓開蓋的設計，在遇到故障時方便查看和檢修，內部無死區在破碎物料時不會出料堵塞的情況，成品率較高。沖擊式制砂機是目前礦山行業里使用率較高的一款設備，它不僅生產效率高每小時可以生產高達650噸的物料，而且生產出的成品物料品質也更加優異，大小均勻粒型飽滿，相比其他的制砂設備來說沖擊破的優勢是顯而易見的。

沖擊式制砂機結構圖文展示及功能介紹

沖擊式制砂機的結構設計相對比較復雜，主要是利用葉輪旋轉產生的沖擊能來破碎物料，其內部的結構可以分為機架部、傳動裝置、偏心套、軸承、調整裝置、調整套和彈簧裝置等，其中主要工作的部件為葉輪、進料裝置、破碎腔、電機、排料口和皮帶輪等，這些部件經過優化設計，每個部位各司其職，可以保證每個零件之間的契合。

1、葉輪裝置主要的作用在于分散物料，物料從中間進入高速旋轉的葉輪中，經過高速旋轉的葉輪加速后從葉輪的流道內拋射出去，在經過物料襯層的作用被破碎。

2、破碎腔是主要的工作部件，物料進入破碎腔后會形成物料襯層，落下的物料受到物料襯層的撞擊發生破碎，這樣形成的內循環裝置，可以提高生產效率；沖擊式破碎機多采用渦動破碎腔，物料破碎效率更高，對于設備本身的磨損較小。

3、進料裝置一般是倒的凌錐型或筒型的設計，可以容納較多的物料，且采用四口葉輪深腔的設計，物料通過量更高；另外在進料口會設置有耐磨環型裝置，防止進料時對料斗的磨損。

4、傳動裝置一般是由雙電機帶動皮帶傳動裝置以此來帶動設備的驅動，雙電機的設計可以增加主軸的穩定性，提高運轉效率。

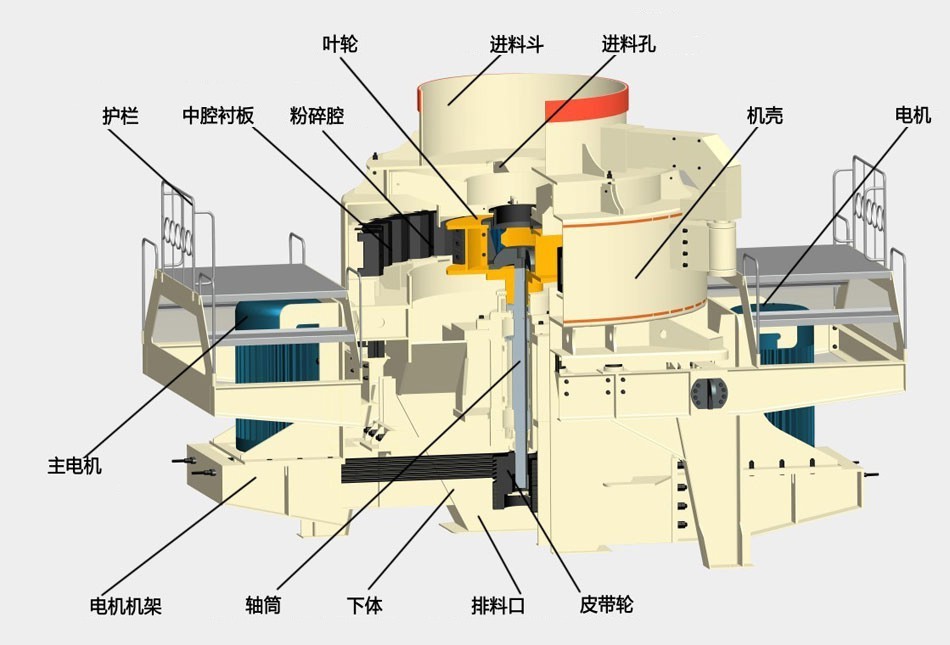

沖擊式制砂機結構圖如下圖所示，目前沖擊式制砂機經過不斷改進后的設計更加先進，結構合理，工藝精進，不僅操作方便而且使用壽命更長，新型的沖擊式制砂機采用的是新型的深腔轉子設計，提高了進料效率和處理能力，且周護板改進為上下也調頭的設計，一端磨損后可以上下掉頭繼續使用，提高了周護板的利用率。
