簡擺式破碎機和復擺式的區別

鄭州天宇重工 2021-11-08

咨詢

　簡擺式破碎機和復擺式都屬于顎式破碎機，具有結構簡單破碎力大的優勢，其實兩款都是通過顎板擠壓破碎物料，但是動顎板的運動軌跡不同所以破碎效果也會有所區別，相比來說復擺式破碎機的顎板運動軌跡相對復雜一些，破碎效果和效率也會更好一些，這里我們分別從顎板運動軌跡、兩者排料口設計和兩者破碎效果三方面來分析兩者的區別。

簡擺式破碎機和復擺式的區別

一、顎板運動軌跡不同

簡擺式破碎機破碎軌跡：簡擺式破碎機的顎板擺動幅度相對簡單，主要是在偏心軸的帶動下顎板做左右擺動的動作，在偏心軸的帶動下，顎板會產生往復式的左右擺動，進入的物料受到顎板的不斷擠壓進行破碎。

簡擺式破碎機優勢：簡擺式破碎機釆用曲柄雙連桿結構，在破碎物料時動顎板會受有來自物料的沖擊力，不過物料的反作用力并不會影響其偏心軸和連桿，因此簡擺式破碎機的生產效率還是比較高的，經常用來破碎高硬度物料，規格型號較大。

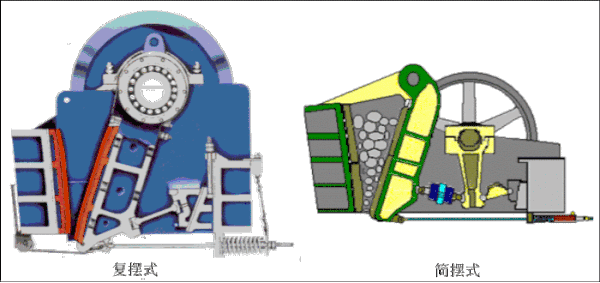

簡擺式破碎機和復擺式的區別動圖

復擺式破碎機破碎軌跡：如圖所示，復擺式破碎機動顎的上端連接在偏心軸上，下端會連著推力板支撐到機架地后壁上。當偏心軸發生旋轉時，動顎的地運動軌跡會被帶動做近似圓周形的往復式運動，下段則受到的推力板的作用逐漸變成橢圓形軌跡，并且越向下走，橢圓形軌跡越偏。相比來說這一運動軌跡要更加復雜因此叫作復擺式破碎機。

復擺式破碎機的優勢:復擺式破碎機結構設計更加緊湊，物料受力更加均勻，破碎出的效果更好，多為立方體狀排出，簡擺式的針片狀物料會較多一些；另外動顎的下端采用強制性物料排出，生產效率更高，相比同規格大小的地簡擺顎式破碎機其時產量會高出五分之一左右。

二、排料口設計區別

簡擺式破碎機在破碎物料時，動鄂板會發生左右的往復式運動，由于物料大小不同，因此其排礦口尺寸變化較大，會導致部分物料排料粒度較大出料不均勻，不過簡擺式破碎機破碎力傳遞到動顎懸掛軸上較大，而偏心軸上較小，所以各個部件的受力均勻，因此簡擺破碎機一般為大中型規格設計。

復擺式顎式破碎機就很好的解決了簡擺的問題，它的排礦口變化不大，因此排料粒度大小比較均勻，且生產率較高。但由于顎板在排礦口處呈圓弧形運動時其垂直行程較大，所以過粉碎現象較多且偏心軸承受力較大，易損壞，故制成中小型。
