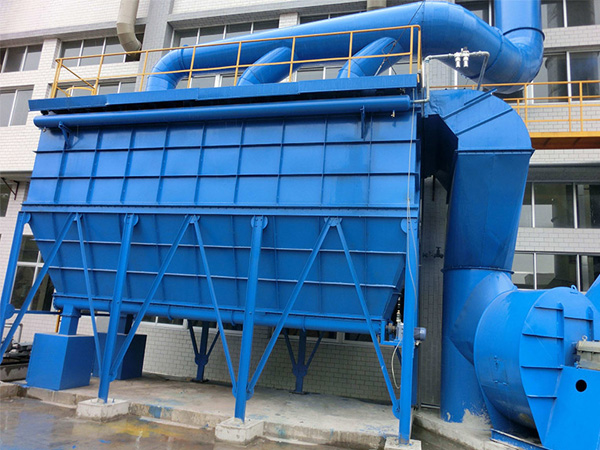

　脈沖袋式除塵器是砂石生產線中常用的粉塵過濾除塵設備，主要是由過濾袋，凈氣室，灰斗、進出風道和清灰系統、輸灰系統等部件組成，整體為密封式的長方形箱體狀，經常安裝在破碎生產線的中間用于回收過濾粉塵要求。

脈沖袋式除塵器原理圖展示

脈沖袋式除塵器原理圖

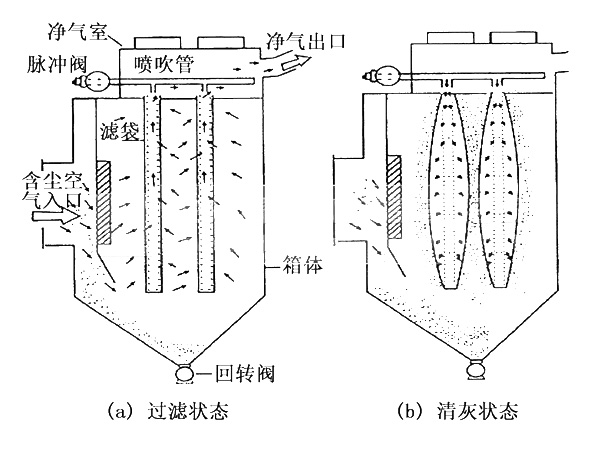

上圖為脈沖袋式除塵器的原理圖，從圖中來看，設備整體可以分為上下箱體兩大結構，（也有一些大型的除塵設備會多一個中箱體的設計），主要的工作流程為含塵氣體通過灰斗進入除塵器內，在除塵器進風口的位置會配置有導流系統將大顆粒粉塵和其他含塵氣體進行導流。在通過導流系統時，氣體由于受到風速的變化，一些大顆粒的粉塵會開始沉降，之后經過導流系統分離后落入灰斗、其余的粉塵在導流系統的作用下會進入箱體過濾區。
在除塵器的過濾區內有花板設計，除塵器的濾袋和花板為密封式鏈接而形成的凈氣體區域也就是上箱體，和含塵氣體的下箱體分隔開。（花板區域也可以進行除塵器濾袋的更換檢修，非常方便）含塵氣體在下箱體內受到負壓作用會穿透濾袋，顆粒粉塵被濾袋阻擋在內并附著于濾袋的表面，過濾出的氣體為干凈氣體叫進入上箱體并通過排風管排放。

脈沖袋式除塵器清灰

整體的過濾流程簡單，操作也很方便，過濾之后的氣體可以達到氣體排放標準而排出；而濾袋經過長時間的過濾會有大量的堆積，就會導致除塵器阻力上升，當阻力達到了額定數值時，會自動啟動脈沖閥噴吹，經過噴吹壓縮氣體并在較短的時間內通過脈沖閥，經過噴吹管上的噴咀將空氣送入濾袋，形成空氣波，在濾袋袋口和底部會產生氣體膨脹和沖擊振動，粘黏在濾袋上的粉塵會被剝離并隨著氣流進入灰斗內，等清灰結束之后再次開始粉塵收集工作。
